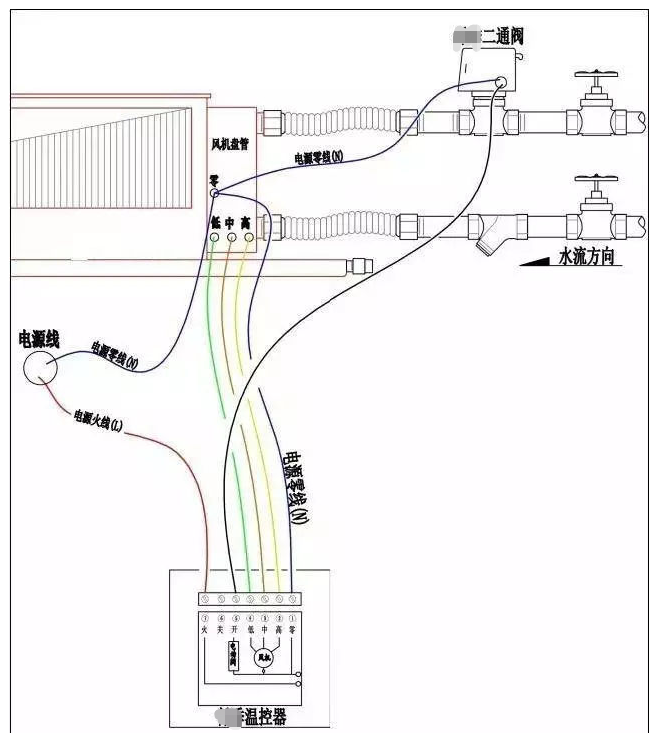

上面的接線圖是最常見的帶有兩個控制管的雙通閥。

1、紅線是220伏火線直接連接到恒溫器火線接口；

2. 藍線為零線(N)，線圈、雙向閥和溫控器串聯；

3、綠色、棕色、黃色分別對應溫度控制器接入風機盤管的高、中、低檔位；

4. 圖中的黑線顯示了連接到恒溫器的雙向閥帶電導線的“開”接口。

5. 控制線是6色和1。0平方國家標準線。

注:這種類型的雙向閥通常是關閉的。 斷電時，水路將自動關閉。 當通電水路打開時，空調將開始制冷。 因此，在這種雙通閥的接線過程中，我們發現恒溫器端子的“關”接口不需要接線。

產品的優點和缺點

缺點:

空調水路的開啟需要持續通電，縮短了驅動頭的使用壽命；

優勢:

價格便宜。

故障的緊急處理

當驅動頭燒毀時，雙向閥通常會自動關閉。 可以通過驅動頭上的小拉手迫使雙向閥打開來采取緊急措施，以確保空調繼續冷卻或加熱。

2、 電動球閥接線圖

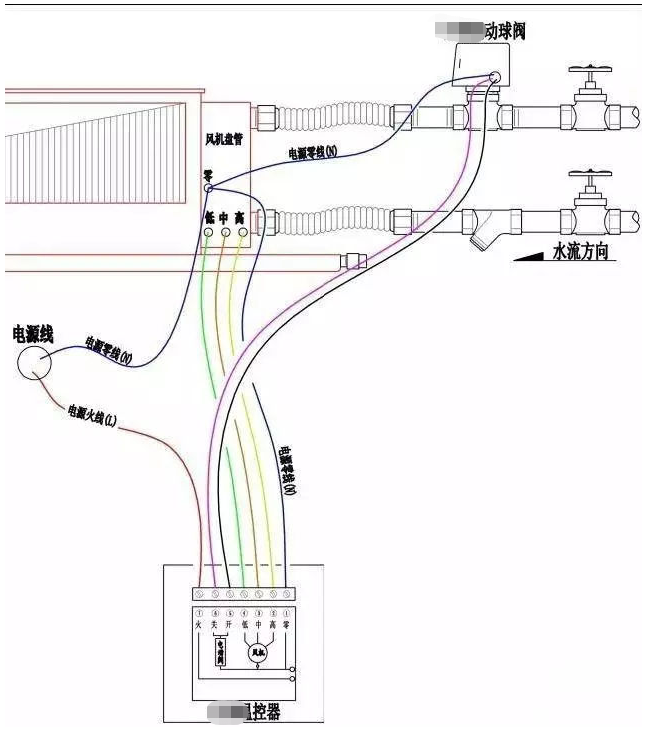

以上是電動球閥和溫度控制器的接線圖。

1、紅線是220伏火線直接連接到恒溫器火線接口；

2. 藍線為零線(N)，線圈、雙向閥和溫控器串聯；

3、綠色、棕色、黃色分別對應溫度控制器接入風機盤管的高、中、低檔位；

4. 圖中的黑線顯示了連接到恒溫器的雙向閥帶電導線的“開”接口。 明亮的紅線是雙向閥連接到恒溫器的“關閉”接口。

5. 控制線是7色和1。0平方國家標準線。

注意:

這種電動球閥只需打開一次就能打開和關閉水路。 操作完成后，電源會自動切斷。 與上述雙通閥不同，它不需要長時間通電才能打開和關閉。

產品的優點和缺點

優勢:

這種球閥不需要長時間通電，驅動頭使用壽命長。

缺點:

價格相對較高。

故障的緊急處理

當驅動頭燒毀時，需要將其拆下，然后用手動扳手強制打開或關閉閥體。

3、不裝電動二通閥的接線圖

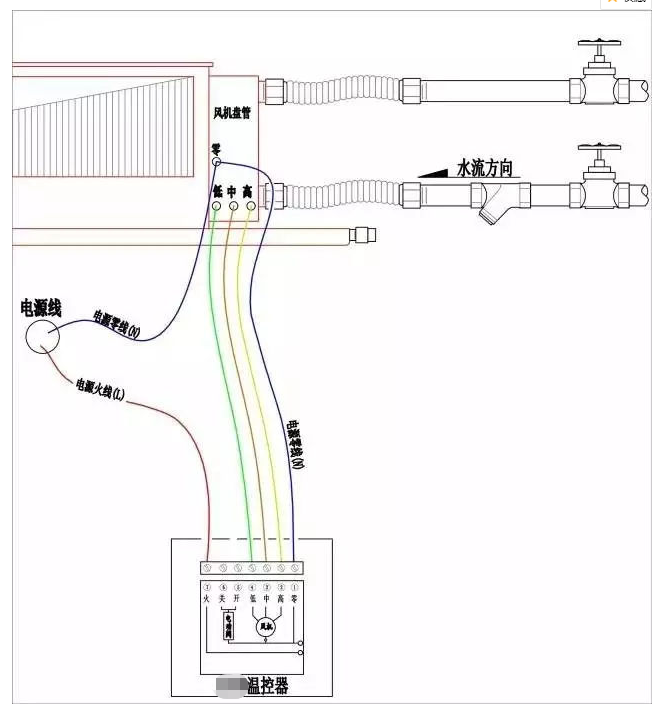

以上是不帶雙向閥的恒溫器的接線圖。

1、紅線是220伏火線直接連接到恒溫器火線接口；

2. 藍線是零線(N)，線圈和溫度控制器串聯。

3、綠色、棕色、黃色分別對應溫度控制器接入風機盤管的高、中、低檔位；

4. 控制線是5色和1。0平方國家標準線；

5. 上述連接方法只能調節盤管的風速，溫度不能控制空調冷水的開啟和關閉。
